石英貼片振蕩器"VCXO"朝SMD小型化方向發展
來源：http://m.ike-digital.com 作者：konuaer 2013年08月09
控制電壓使振蕩頻率可變或是可以調制的石英晶體振蕩器。
在典型的VCXO中，通常是通過調諧電壓改變變?nèi)荻O管的電容量來“牽引”石英晶體振子頻率的。VCXO允許頻率控制范圍比較寬，實際的牽引度范圍約為±200ppm甚至更大。如果要求VCXO的輸出頻率比石英晶體振子所能實現的頻率還要高，可采用倍頻方案。擴展調諧范圍的另一個方法是將晶體振蕩器的輸出信號與VCXO的輸出信號混頻。與單一的振蕩器相比，這種外差式的兩個振蕩器信號調諧范圍有明顯擴展，在移動通信基地站中作為高精度基準信號源使用的VCXO代表性產品是日本精工·愛普生公司生產的分析圖VG－2320SC。這種采用與IC同樣塑封的4引腳器件，內裝單獨開發的專用IC，器件尺寸為12.6mm×7.6mm×1.9mm，體積為0.19?。其標準頻率為12～20MHz，電源電壓為3.0±0.3V，工作電流不大于2mA，在－20～＋75℃范圍內的頻率穩定度≤±1.5ppm，頻率可變范圍是±20～±35ppm，啟動振蕩時間小于4ms。金石集團生產的VCXO，頻率覆蓋范圍為10～360MHz，
頻率牽引度從±60ppm到±100ppm。
VCXO封裝發展趨勢是朝SMD方向發展，
并且在電源電壓方面盡可能采用3.3V。
日本東洋通信機生產的TCO－947系列片式VCXO
早在90年代中期前就應用于汽車電話系統。
該系列VCXO的工作頻率點是12.8MHz、13MHz、14.5MHz和15.36MHz，頻率溫度特性±2.5ppm/－30～＋75℃，頻率電壓特性±0.3ppm/5V±5％，老化特性±1ppm/年，內部采用SMD/SMC，并采用激光束和汽相點焊方式封裝，高度為4mm。日本富士電氣化學公司開發的個人手持電話系統（PHS）等移動通信用VCXO，共有兩大類六個系列，為適應SMT要求，全部采用SMD封裝。Saronix的S1318型、Vectron國際公司的J型、Champion技術公司的K1526型和Fordahi公司的DFVS1－KH/LH等VCXO，均是表面貼裝器件，電源電壓為3.3V或5V，可覆蓋的頻率范圍或最高頻率分別為32～120MHz、155MHz、2～40MHz和1－50MHz，牽引度從±25ppm到±150ppm不等。MF電子公司生產的T－VCXO系列產品尺寸為5mm×7mm，曾被業內認為是外形尺寸最小的產品，但這個小型化的記錄很快被打破。
晶振帝國溫馨提示
請選擇正規【代理商康華爾電子KDS晶振】產品特點貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

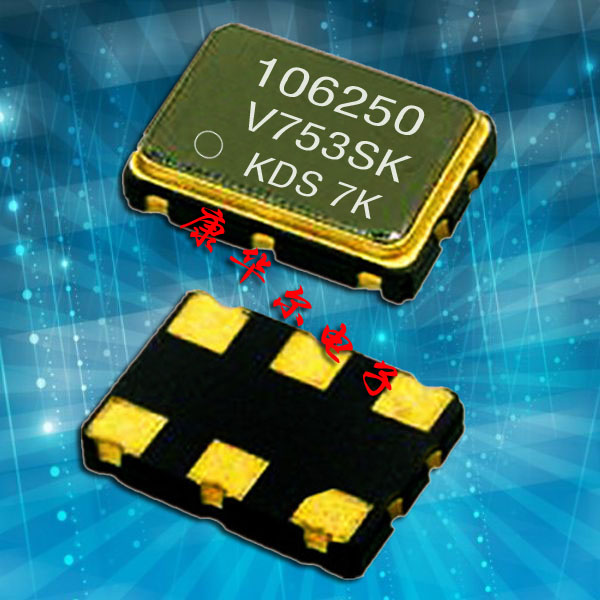

康華爾公司所生產的貼片型石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.公司以精益求精的要求來滿足廣大客戶的需求。
.jpg)
.jpg)
在典型的VCXO中，通常是通過調諧電壓改變變?nèi)荻O管的電容量來“牽引”石英晶體振子頻率的。VCXO允許頻率控制范圍比較寬，實際的牽引度范圍約為±200ppm甚至更大。如果要求VCXO的輸出頻率比石英晶體振子所能實現的頻率還要高，可采用倍頻方案。擴展調諧范圍的另一個方法是將晶體振蕩器的輸出信號與VCXO的輸出信號混頻。與單一的振蕩器相比，這種外差式的兩個振蕩器信號調諧范圍有明顯擴展，在移動通信基地站中作為高精度基準信號源使用的VCXO代表性產品是日本精工·愛普生公司生產的分析圖VG－2320SC。這種采用與IC同樣塑封的4引腳器件，內裝單獨開發的專用IC，器件尺寸為12.6mm×7.6mm×1.9mm，體積為0.19?。其標準頻率為12～20MHz，電源電壓為3.0±0.3V，工作電流不大于2mA，在－20～＋75℃范圍內的頻率穩定度≤±1.5ppm，頻率可變范圍是±20～±35ppm，啟動振蕩時間小于4ms。金石集團生產的VCXO，頻率覆蓋范圍為10～360MHz，
頻率牽引度從±60ppm到±100ppm。
VCXO封裝發展趨勢是朝SMD方向發展，
并且在電源電壓方面盡可能采用3.3V。
日本東洋通信機生產的TCO－947系列片式VCXO
早在90年代中期前就應用于汽車電話系統。
該系列VCXO的工作頻率點是12.8MHz、13MHz、14.5MHz和15.36MHz，頻率溫度特性±2.5ppm/－30～＋75℃，頻率電壓特性±0.3ppm/5V±5％，老化特性±1ppm/年，內部采用SMD/SMC，并采用激光束和汽相點焊方式封裝，高度為4mm。日本富士電氣化學公司開發的個人手持電話系統（PHS）等移動通信用VCXO，共有兩大類六個系列，為適應SMT要求，全部采用SMD封裝。Saronix的S1318型、Vectron國際公司的J型、Champion技術公司的K1526型和Fordahi公司的DFVS1－KH/LH等VCXO，均是表面貼裝器件，電源電壓為3.3V或5V，可覆蓋的頻率范圍或最高頻率分別為32～120MHz、155MHz、2～40MHz和1－50MHz，牽引度從±25ppm到±150ppm不等。MF電子公司生產的T－VCXO系列產品尺寸為5mm×7mm，曾被業內認為是外形尺寸最小的產品，但這個小型化的記錄很快被打破。
